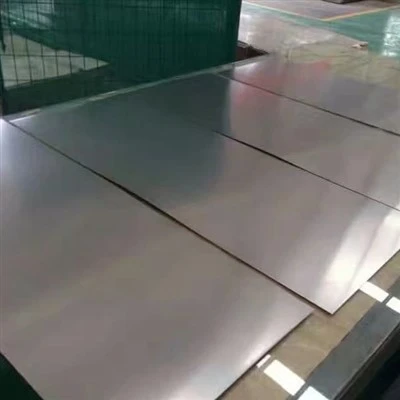

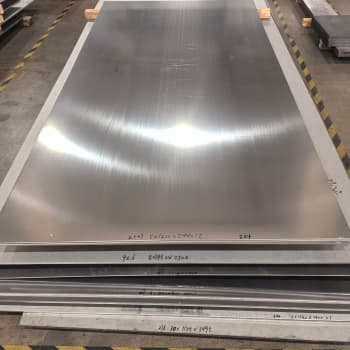

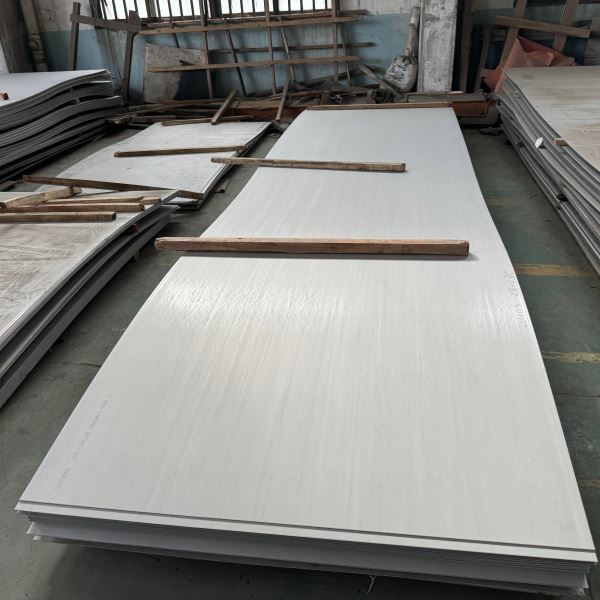

17-4PH plokštė ASTM A693 nerūdijančio plieno plokštė

17-4PH plokštė, UNS S17400su AISI žymėjimu 630 ir EN medžiagos numeriu 1.4542, yra kritulių -kietėjantis nerūdijantis plienas, kuris derina austenitinių rūšių apdirbamumą su stiprumo lygiais, paprastai skirtais įrankių plienui. Pasenusios H900 būklės plokštės minimalus tempiamasis stipris yra apie 1310 MPa, tačiau ji pradeda gyvuoti kaip minkšta, suvirinama martensitinė plokštė, esant maždaug 38 HRC maksimaliai, o tai yra visa klasės esmė: gaminama minkšta, sensta iki visiško stiprumo po formavimo ir suvirinimo ir išvengiama darbinės medžiagos iškraipymo ir apdirbimo.

SS 17-4 PH plokštės specifikacija

Įvertinimas	Nerūdijantis plienas 17-4 PH|UNS S17400
Standartinis	ASTM B625 / ASME SB625
Storis	Nuo 0,1 mm iki 100 mm
Ilgis	2000 mm, 2440 mm, 3000 mm, 5800 mm, 6000 mm ir tt
Plotis	1000 mm, 1219 mm, 1500 mm, 1800 mm, 2000 mm, 2500 mm, 3000 mm, 3500 mm ir kt.
Paviršius	2B, 2D, BA, Nr.1, Nr.4, Nr.8, 8K, veidrodis, languotas, reljefinis, plaukų linija, smėlio pūtimas, šepetys, ofortas ir kt
Baigti	Karštai valcuota plokštė (HR), šaltai valcuotas lakštas (CR), 2B, 2D, BA NO(8), SATINAS (Padengtas plastiku)
Forma	Lakštai, plokštės, ritės, grotelių ritės, perforuotos ritės

Susisiekite dabar

Cheminė sudėtis (ASTM A693, UNS S17400)

Žemiau pateikta kompozicija yra A693 priėmimo langas. Apibrėžiamoji pora yra chromas ir nikelis santykiu 4:1, kuris suteikia martensitinę transformaciją, o vario ir niobio pridedama nusodinimo reakcijai, kuri sukelia sukietėjimą.



Elementas	min %	Maks. %
Chromas (Cr)	15.0	17.5
Nikelis (Ni)	3.0	5.0
Varis (Cu)	3.0	5.0
Niobis + tantalas (Nb + Ta)	0.15	0.45
Anglis (C)	-	0.07
Manganas (Mn)	-	1.0
Silicis (Si)	-	1.0
Fosforas (P)	-	0.040
Siera (S)	-	0.030



Perskaitykite chemiją prieš{0}}šilumos apdorojimo logiką. Chromo diapazonas nuo 15 iki 17,5 procento suteikia šiai klasei atsparumą korozijai, palyginti su 304, kai naudojamas švelniai korozijai. Nikelis ir mažai anglies junginių išlaiko martensitą pakankamai minkštą, kad jį būtų galima apdoroti prieš senstant. Varis, kurio 3–5 procentai, yra kietiklis: senstant 480–620 laipsnių C temperatūroje varis nusėda smulkių dalelių pavidalu martensitinės matricos viduje ir užfiksuoja dislokacijos struktūrą, dėl kurios takumo riba nuo maždaug 760 MPa atkaitintoje būsenoje padidėja iki daugiau nei 1170 MPa esant H900. Niobio priedas kontroliuoja grūdų augimą ir prisideda prie nedidelio antrinio kietėjimo efekto.



Mechaninės savybės: pilnas senėjimo apvalkalas

17-4PH plokštė ASTM A693 nerūdijančio plieno plokštė užsakoma pagal būklę, o būklė nustatoma pagal senėjimo temperatūrą. Žemiau pateiktos vertės yra tipinės minimalios vertės, paskelbtos specifikacijoje ir plokštės malūno duomenys; tikslios priėmimo vertės priklauso nuo užsakytos būklės ir prekės formos.



Būklė	Senėjimo temperatūra	Tempiamasis stipris (MPa)	Išeigos stiprumas (MPa)	Pailgėjimas	Kietumas (HRC)
Būklė A (atkaitinta)	-	max 1250	apytiksliai. 760	-	max 38
H900	482 laipsniai C	min 1310	min 1170	min 10%	min 40
H925	496 laipsniai C	mažiausiai 1240	min 1140	min 10%	min 38
H1025	552 laipsniai C	min 1170	min 1070	min 12 %	min 35
H1075	579 laipsniai C	min 1140	min 1000	min 13 proc.	min 32
H1100	593 laipsniai C	min 1070	mažiausiai 965	min 14 %	min 31
H1150	621°C	min 1000	mažiausiai 790	min 16 proc.	min 28



Lentelė pati savaime yra pasirinkimo priemonė. H900 užtikrina maksimalų stiprumą ir kietumą dėvimiems paviršiams ir labai apkrautiems laikikliams už mažiausią kietumo kainą. H1150 atkuria lankstumą ir atsparumą smūgiams storesnėms sekcijoms ir slėgiui -išlaikyti, todėl sumažėja apie 25 proc. H900 stiprumo. Tarpinės sąlygos H1025 ir H1075 suteikia dažniausiai naudojamą stiprumo, kietumo ir atsparumo vandenilio trapumui pusiausvyrą rūgščioje tarnystėje. Užsakyta sąlyga turi atitikti galutinį pritaikymą, nes plokštės negalima iš naujo-sendinti lauke į kitokią būklę be viso tirpalo{12}}gydymo ir amžiaus ciklo.



Fizinės savybės



Turtas	Vertė
Tankis	7,78 g/cm3
Lydymosi diapazonas	1400 - 1440 laipsniai C
Elastingumo modulis	196 GPa
Šilumos laidumas (100°C)	18.3 W/m.K
Vidutinis plėtimosi koeficientas (0–100 °C)	10.8 x 10-6 /K
Magnetinis	Magnetinis visomis sąlygomis (martensitinis)



Plokštės dizaine svarbios dvi fizinės natos. Skirtingai nuo austenitinio nerūdijančio plieno, laipsnis yra magnetinis bet kokiomis sąlygomis, kuris veikia artumo jungiklius, solenoidinius vožtuvus ir bet kokį magnetiniams{1}}trukdžiams{2}}jautrią agregatą. Šiluminio plėtimosi koeficientas yra artimas anglinio plieno koeficientui, o tai supaprastina nevienodą -metalo jungčių konstrukciją konstrukcijoje.



Gamybos seka: „Soft In“, „Hard Out“.



• Formavimas: plokštė nukirpta, valcuojama arba formuojama -stabdant A sąlygą, kai kietumas yra ne didesnis kaip 38 HRC, o medžiaga elgiasi kaip apdirbama martensitinė nerūdijančio plieno medžiaga.
• Apdirbimas: gręžimas, frezavimas ir briaunų paruošimas atliekami prieš senėjimą, išvengiant apdirbimo 40+ HRC sąnaudų.
• Suvirinimas: 17-4PH suvirinimo siūlės be išankstinio pašildymo, su atitinkamu arba 17-4 chemijos užpildu; suvirinimo zona suminkštėja ir atkuriama iki galo po galutinio senėjimo apdorojimo.
• Sendinimas: pagamintas mazgas brandinamas pasirinktoje temperatūroje, paprastai 4 valandas plius 1 valandą 25 mm profilio storiui, ir aušinamas oru.



Vienas įspėjimas: plokštės neturėtų būti ilgą laiką sendintos žemesnėje nei 480 laipsnių C temperatūroje, o komponentams, kurie bus padengti apsaugai nuo korozijos, po padengimo reikia atlikti vandenilio-trupėjimo-reljefo etapą, nes labai stipri mikrostruktūra yra jautri. Rūgščių{5} dujų paslaugoms nurodykite H1025 arba aukštesnę būklę, kai pagal NACE MR0175 šiai klasei reikalaujama didesnio kietumo ir mažesnio kietumo.



Atsparumas korozijai



17-4PH plokštė ASTM A693 nerūdijančio plieno plokštė daugeliui terpių pasižymi bendrosios 304 klasės nerūdijančio plieno atsparumu korozijai, geriau atspari atmosferinei korozijai ir skiestoms rūgštims nei grūdinamasis anglies ar legiruotas plienas. Jo atsparumas korozijai priklauso nuo senėjimo sąlygų: didesnės -stiprumo sąlygos (H900, H925) yra labiau linkusios į įtempių-korozijos įtrūkimus chloriduose ir turėtų būti vengiamos naudojant chloridą, o H1150 ir aukštesnės{11}}senėjimo sąlygos užtikrina žymiai didesnį SCC atsparumą. Jei kyla chlorido įtrūkimų pavojus, plokštė naudojama senesnėmis sąlygomis arba pakeičiama dvipusiu arba nikelio pagrindu pagamintu lydiniu.



Pagrindinės programos



• Orlaivių erdvėlaivių konstrukcinė plokštė, variklio tvirtinimo kronšteinai ir tvirtinimo detalės, kurioms reikalingas didelis stiprumas-ir svoris.
• Siurblių velenai, vožtuvų kotai, sparnuotės ir dilimo žiedai naftos ir dujų, chemijos ir maisto pramonėje.
• Jūrinė ir jūrinė įranga, kur 304 yra per minkštas, o 316L trūksta tvirtumo.
• Medicininiai ir chirurginiai instrumentai, formos ir štampai, kuriems reikalingas kietumas ir atsparumas korozijai.
• Popieriaus ir naftos chemijos įranga, kuriai reikalingas stiprumas ir vidutinis atsparumas korozijai.



Užsakymo ir apžiūros pastabos

Užsisakykite 17-4PH plokštę pagal UNS S17400 ir ASTM A693 standartą ir visada nurodykite būseną (pavyzdžiui, būklė A arba H900 arba atkaitinta-, tada-pasendinta). Malūno sertifikate turi būti nurodyta šiluminė analizė su vario ir niobio reikšmėmis, pristatytos būklės mechaniniai rezultatai ir kietumas. Patvirtinkite plokštės storio nuokrypį iki A20/A480, plokštumą ir krašto būklę (nukirpta, pjaustyta plazma arba apdirbta).



Dėl slėgio ir rūgščių paslaugų, paprašykite atitinkamo kodo duomenų lapo ir NACE MR0175 atitikties pažymos, taip pat EN 10204 3.1 sertifikato, kad būtų galima visiškai atsekti. Kadangi mechaninės vertės keičiasi priklausomai nuo būklės, atliekant patikrinimą reikia patikrinti kietumo ir, kur nurodyta, tempimo bandymų rezultatus pagal užsakytą būklę, o ne pagal bendrąsias klasės vertes.



17-4PH plokštė yra nerūdijančio plieno kietėjimo-darbinis arkliukas: ji lankstosi, pjauna ir suvirina kaip nerūdijantis plienas minkštoje būsenoje ir suteikia įrankio{4}}plieno stiprumą po paprasto amžiaus. Nurodyta pagal būklę, patvirtinta sertifikatu, tai ekonomiška didelio stiprumo plokštė, skirta aviacijos, naftos ir dujų bei perdirbimo pramonei.
